Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à LED), feux de position diurnes/feux de stationnement (avec phares à LED), antibrouillards (Certains Modèles)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Phares (avec phares à halogène)

Ampoules de feux de croisement

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteindre le moteur.

  2. Veiller à ce que l'interrupteur des phares soit coupé.

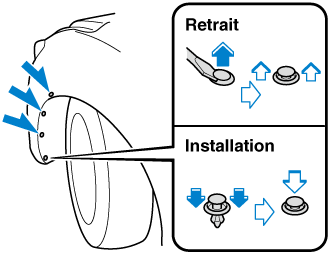

  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

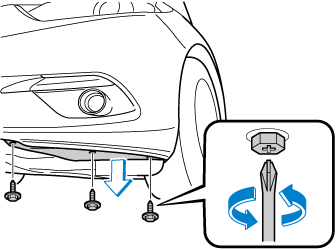

  4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

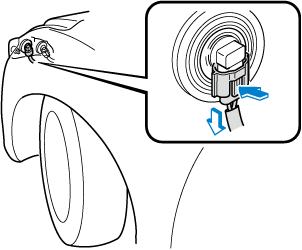

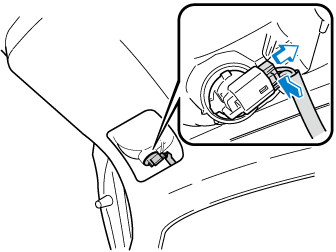

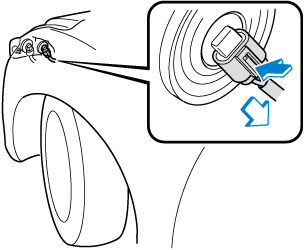

  5. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

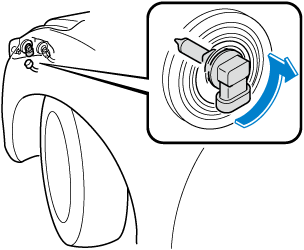

  6. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Ampoules de feux de route/Feux de position diurnes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Ouvrir le capot.

  3. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.



  4. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants avant, feux de stationnement/feux de position avant (avec phares à halogène), feux de position avant (avec phares à LED)

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteindre le moteur.

  2. Veiller à ce que l'interrupteur des phares soit coupé.

  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.



  4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.



  5. (Clignotants avant)

    Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

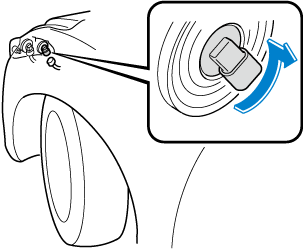

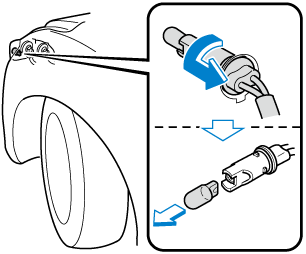

  6. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  7. Débrancher l'ampoule de la douille.

    Clignotants avant



    Feux de stationnement/feux de position avant (avec phares à halogène), feux de position avant (avec phares à LED)



  8. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux (Certains Modèles), feux de freinage (type à LED), feux arrière/feux de position arrière (type à LED), feux arrière (côté couvercle du coffre/côté hayon), feu de freinage auxiliaire

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Clignotants arrière, feux de freinage/feux arrière/feux de position arrière (type à ampoule)

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

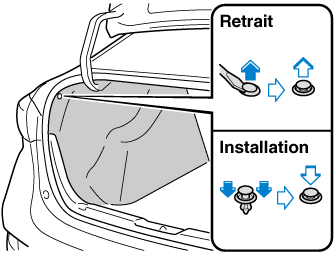

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

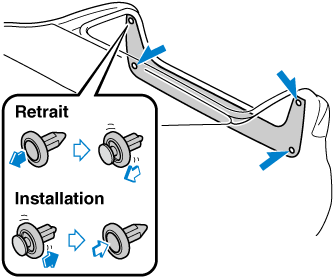

  3. Retirer la garniture d'extrémité du coffre.



  4. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  5. Replier la garniture latérale du coffre.



  6. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)



  7. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)

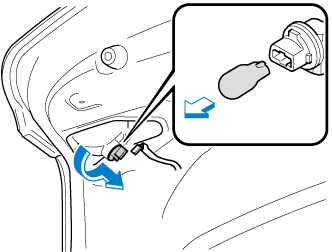

  8. Débrancher l'ampoule en la tirant.

    Clignotants arrière, feux de freinage/feux arrière/feux de position arrière (type à ampoule)



  9. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

(Côté gauche)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

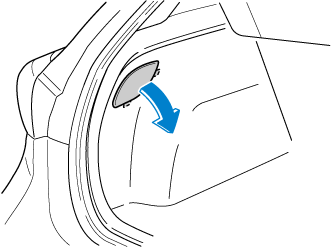

  2. Retirer le couvercle.



  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)



  4. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)



  5. Débrancher l'ampoule en la tirant.

    Clignotants arrière, feux de freinage/feux arrière/feux de position arrière (type à ampoule)



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

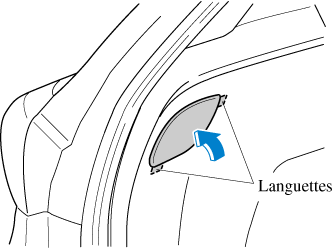

  7. Insérer les languettes du couvercle et installer le couvercle.



    S'assurer que le cache est bien installé.

    Fermer la notice Remarque
    Voir la notice Remarque

(Côté droite)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

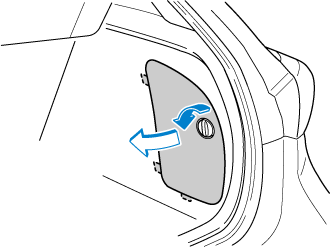

  2. Tourner le bouton et retirer le cache.



  3. Tourner le boulon à oreilles et la vis du cric dans le sens contraire des aiguilles d'une montre.



  4. Retirer le cric

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)



  6. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

    Clignotants arrière



    Feux de freinage/Feux arrière/Feux de position arrière (type à ampoule)



  7. Débrancher l'ampoule en la tirant.

    Clignotants arrière, feux de freinage/feux arrière/feux de position arrière (type à ampoule)



  8. Installer la nouvelle ampoule.

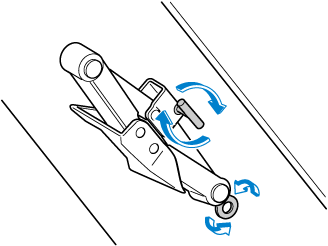

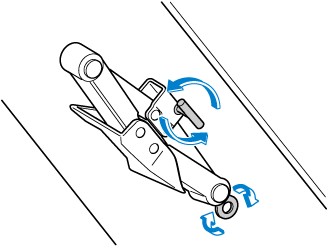

  9. Insérer le boulon à oreilles dans le cric en orientant la vis du cric vers le bas, et tourner le boulon à oreilles dans le sens des aiguilles d'une montre pour le serrer provisoirement.

  10. Tourner la vis du cric dans le sens indiqué sur l'illustration.



  11. Tourner le boulon à oreilles bien à fond pour fixer le cric.



    Si le cric n'est pas complètement fixé, il risquerait de cliqueter pendant la conduite. Veiller à ce que la vis du cric soit suffisamment serrée.

    Fermer la notice Remarque
    Voir la notice Remarque

  12. Installer le couvercle en procédant dans l'ordre inverse des opérations de retrait.

  13. Insérer les languettes du couvercle et installer le couvercle.



    S'assurer que le cache est bien installé.

    Fermer la notice Remarque
    Voir la notice Remarque

Feux de recul

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

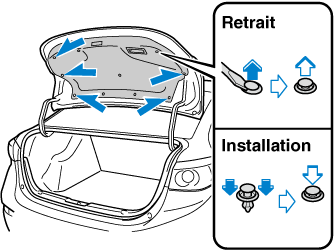

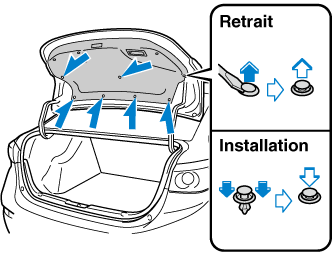

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Replier la garniture du couvercle du coffre.

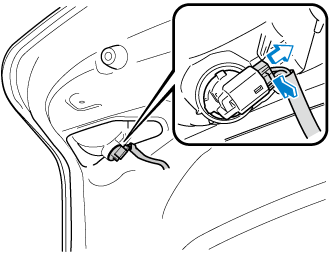

  4. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

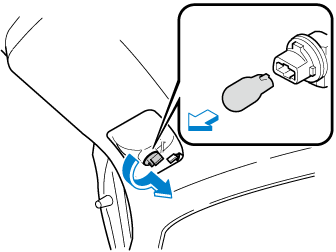

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Retirer le couvercle.



  3. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de plaque d'immatriculation

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Replier la garniture du couvercle du coffre.



  4. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.



  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

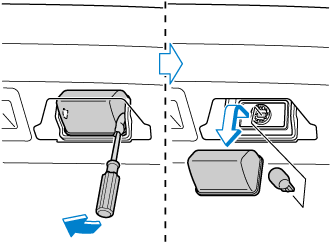

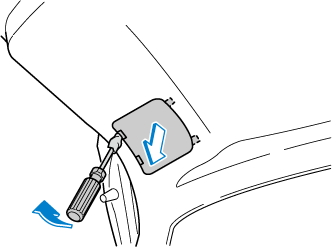

  2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.

  3. Débrancher l'ampoule en la tirant.



  4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
