Vérification des emplacements d'inspection et des éléments d'inspection

La position et la forme de chaque pièce peuvent varier légèrement en fonction des spécifications.

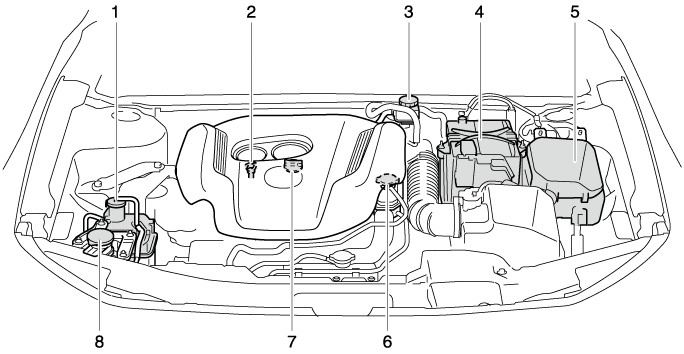

SKYACTIV-G 2.0, SKYACTIV-G 2.5 et e-SKYACTIV G

  1. Réservoir de liquide de refroidissement du moteur

  2. Jauge d'huile moteur

  3. Réservoir de liquide de frein/embrayage

  4. Batterie au plomb-acide

  5. Boîtier à fusibles

  6. Bouchon du système de refroidissement

  7. Bouchon de remplissage d'huile moteur

  8. Réservoir de liquide de lave-glace de pare-brise

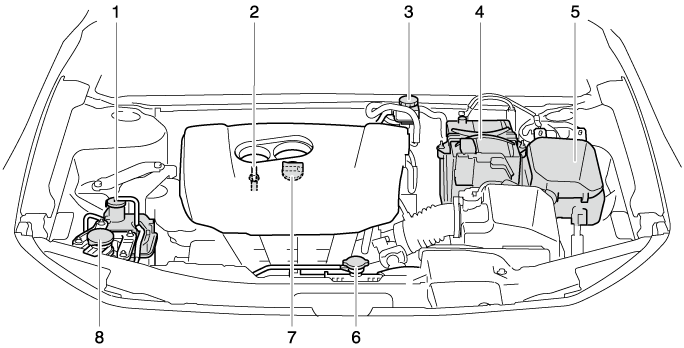

SKYACTIV-G 2.5T

  1. Réservoir de liquide de refroidissement du moteur

  2. Jauge d'huile moteur

  3. Réservoir de liquide de frein

  4. Batterie au plomb-acide

  5. Boîtier à fusibles

  6. Bouchon du système de refroidissement

  7. Bouchon de remplissage d'huile moteur

  8. Réservoir de liquide de lave-glace de pare-brise
